В предыдущих разделах больше рассматривался процесс разработки прибора, чем процесс изготовления и присутствует много лишней информации. На сегодня практически все проблемы, возникшие в ходе разработки, решены. В этом разделе сконцентрируем внимание на процессе изготовления того, что получилось. Некоторые схемы изменены по сравнению с предыдущими разделами.  Так что, считаем, что начинаем с нуля.

Изделие состоит из двух функционально законченных блоков, - Устройства Управления (УУ) и Исполнительного Устройства (ИУ). Конструктивно блоки независимы и связь между ними осуществляется по WiFi.

1. Исполнительное Устройство.

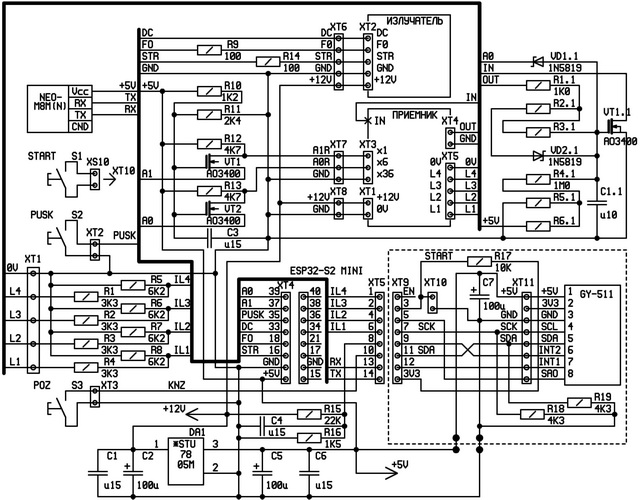

 Схема Исполнительного Устройства приведена на рисунке 1.

Рис. 1. Схема Исполнительного Устройства.

ИУ состоит из двух основных узлов, конструктивно независимых, но связанных между собой жгутом проводов и объединённых в единую конструкцию: - Излучателя и Приёмника.

Излучатель.

Схема электрическая принципиальная излучателя приведена на рисунке 2.
